Berlin Schildträger zur Wandmontage,

Berlin Basic Aufsteller und Berlin Entrée Aufsteller



 für Innen- und Außenwegweiser


Home >> Leitsysteme - Türschilder und Wegweiser >> Berlin Schildträger und Aufsteller


Berlin Trägerprofile zur Wandmontage

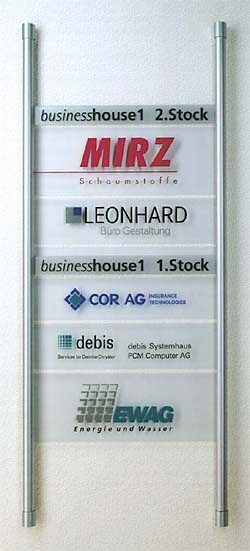

Berlin Schildträger zur Wandmontage

2 Trägerprofile und
4 Wandhalterungen aus
eloxiertem Aluminium

Lieferbar in den Oberflächenstrukturen Aluminium silber eloxiert (EV1)
Edelstahl-finish und goldfarben-eloxiert

Profillänge in mm

500
750
1000
1500

Linsenschrauben mit Kreuzschlitz zur Befestigung der Schriftträger.

Als Schriftträger können wahlweise Aluminium- und Edelstahlplatten, Acryl- oder PVC-Platten eingesetzt werden deren Materialstärke 3 bis 15 mm beträgt.

NEU

Technische Beschreibung

- Berlin Schildträger -

(PDF-Datei) mit Abbildungen






Anwendungsbeispiel

Berlin Basic Aufsteller




Pfostenprofile rund aus hochwertigem Aluminium zur Aufnahme verschiedener Schildformate und -formen bis zu einer Materialstärke von 15,8 mm.

Pfostenprofile rund, silber eloxiert (EV1)
Durchmesser 60 und 90 mm

Längen: 1500, 2000, 3000 mm:

Kombiprofil mit Reduzierblende auf 3 oder 4 mm und zum Abdecken der Systemnut.

Hohlkammerprofile mit Spreizbefestigung
Höhen: 100, 120, 150, 200, 300 mm
Breiten: 1210, 1510, 1810, 2010 mm

Quertraverse und Reduzierprofile
Längen: 1210, 1510, 1810, 2010 mm

Beleuchtungsprofil - einseitig und doppelseitig

Zieraufsätze - Kugel,
Standardmäßig lackiert in RAL 9006 (dadurch Farbunterschied zu silber eloxiert)

Bogenstücke,
Standardmäßig lackiert in RAL 9006 (dadurch Farbunterschied zu silber eloxiert)

NEU

Technische Beschreibung

- Berlin Basic -

(PDF-Datei) mit Abbildungen








Berlin Entrée Aufsteller




Pfostenprofile aus hochwertigem Aluminium zur Aufnahme verschiedener Schildformate und -formen bis zu einer Materialstärke von 15,8 mm.

Grundprofil halbrund,
Abdeckprofil halbrund oder eckig.

Lieferbar in den Oberflächenstrukturen Edelstahlfinish und silber eloxiert (EV1).

Durchmesser 100, 150 und 200 mm

Längen in mm:
1500
2000
2500
3000

Zubehör zur Schilderbefestigung:
Linsenschrauben mit Kreuzschlitz, Material Edelstahl, VE = 10 Stück

NEU

Technische Beschreibung

- Berlin Entrée -

(PDF-Datei) mit Abbildungen




Hier finden Sie Informationen zu Maßen, Zusammensetzung der Schilder, Hinweise zur Montage und dem Einlegen der Beschriftung.








Sie sind interessiert - brauchen noch eingehendere Infos - dann rufen Sie uns an Telefon (0 34 96) 21 00 91, schicken eine e-mail oder kommen Sie vorbei. Wir unterstützen Sie mit professioneller Beratung und prima Service.

Wir erstellen Ihnen individuelle Angebote.
